KYN28A- -12 (2) (GZS1)型鎧裝移開式交流金屬封閉開關設備

+

KYN28A- -12 (2) (GZS1)型鎧裝移開式交流金屬封閉開關設備

KYN28A--12(Z)(GZS1)型鎧裝移開式交流金屬封閉開關設備(以下簡稱“開關設備”)它適用于三相交流50Hz電力系統，用于接受和分配電能并對電路實行控制、保護及監測。本產品符合標準6B3906《3~35kV交流金屬封閉開關設備》，GB/T11022《高壓開關設備和控制設備標準的共用技術要求》1EC60298《額定電壓1kV以上50kV及以下交流金屬封閉開關設備和控制設

關鍵詞：

所屬分類：

產品咨詢：

產品描述

　　1.適用范圍

　　KYN28A- -12 (Z) (GZS1)型鎧裝移開式交流金屬封閉開關設備(以下簡稱“開關設備”)它適用于三相交流50Hz電力系統，用于接受和分配電能并對電路實行控制、保護及監測。

　　本產品符合標準6B3906《3~ 35kV交流金屬封閉開關設備》，GB/T 11022 《高壓開關設備和控制設備標準的共用技術要求》1EC60298《額定電壓1kV以上50kV及以下交流金屬封閉開關設備和控制設備》，DL/ T404《戶內交流高壓開關柜訂貨技術條件》。

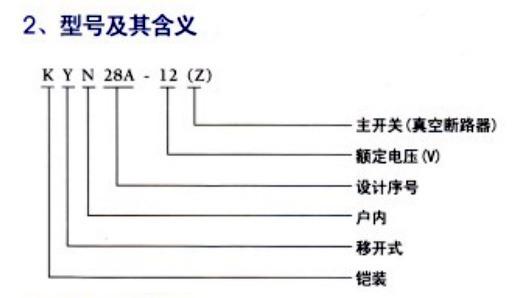

　　2.型號及其含義

　　3.正常使用條件

　　3.1 周圍空氣溫度:最高溫度+40C，最低溫度一15℃；

　　3.2 濕度條件；

　　日平均相對濕度:≤95%；

　　日平均水蒸氣壓力不超過2.2kPa:月平均相對濕度:≤90%；

　　月平均水蒸氣壓力不超過1.8kPa；

　　3.3 海拔高度:小于1000m；

　　3.4 地震烈度:不超過8度；

　　3.5 周圍空氣應不受腐蝕性或可燃?xì)怏w、水蒸汽等明顯污染；

　　3.6 無經常性的劇烈振動場所；

　　3.7 在超過GB3906規 格的正常的環境條件下使用時，由用戶和制造廠協商。

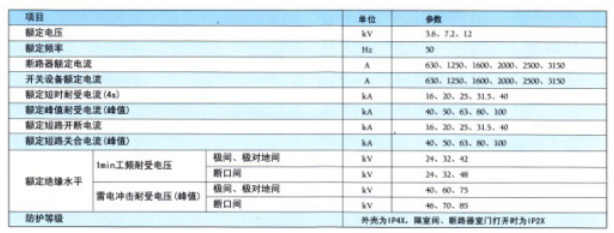

　　4.技術參數

　　5.結構特點

　　5.1 開關設備結構見圖1；

　　5.2 完全金屬組裝，組裝式結構，組合方案廣；

　　5.3 柜體選用進口的敷鋁鋅薄鋼板，經CNC機床加工，采用先進的多重折邊工藝，用拉鉚螺母、高強度螺柱聯接，且精度高、抗腐蝕、重量輕，強度高，零件通用性強；

　　5.4 可裝配ZN63A-12系列或進口VD4系列真空新路器，適用性廣?？煽啃愿?、實現長年免維護；

　　5.5 手車設工作、試驗位置、各位位置均有定位和顯示裝置，安全可靠；

　　5.6 各類手車按模數積木式變化，保證同規格車可自由互換，不同規格車絕對不能進入；

　　5.7 由專用運載車運送手車，操作輕便、靈活；

　　5.8 電纜室可安裝多達9根單芯電纜；

　　5.9 高可靠的聯鎖裝置，完全滿足“五防”要求；

　　5.10 各高壓室均有泄壓通道，確保人身安全；

　　5.11 面門裝有觀察窗，利用防爆玻璃，可觀察室內元件的工作狀態。

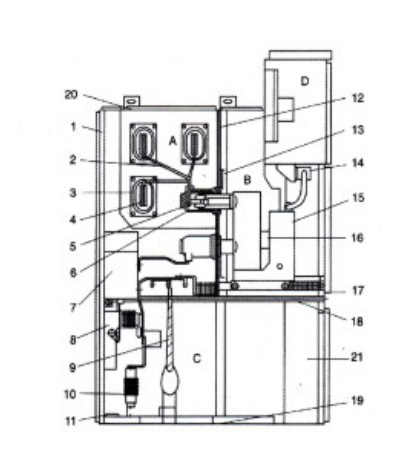

KYN28A- -12 (2) (GZS1)型鎧裝移開式交流金屬封閉開關設備

　　A.母線隔室；B.斷錦器隔室；C.電纜隔室；D.繼電器儀表室

　　1.外殼；2.分支母線；3.母線套管；4.主母線；5.靜觸頭裝置；6.觸頭盒；7.電流互感器；8.接地開關；9.電纜；10.避雷器；11.接地母線；12.裝卸式隔板；13.隔板(活門)；14.二次插座；15.新路器手車；16.加熱裝置；17.可抽出式水平隔板；18.接地開關操作機構；19.底板；20.泄壓裝置；21.控制導線槽。

　　6.產品成套性

　　侯貨時應提供下列文件和附件

　　6.1 合格證；

　　6.2 裝箱單；

　　6.3 使用說明書；

　　6.4 出廠檢驗報告；

　　6.5 有關電氣圖紙；

　　6.6 合同規定的備品配件；

　　6.7 主要元件的安裝使用說明書。

　　7.訂貨須知

　　訂貨時應提供下列資料

　　7.1 主回路系統方案圖；
